Устройство водонагревателя: все узлы, детали и принцип их работы

Водонагреватель — это бытовой прибор, который принимает холодную воду из магистрали, нагревает её до заданной температуры и выдаёт пользователю. Независимо от конкретной модели и бренда, большинство таких устройств собираются из одних и тех же типовых узлов: корпус, нагревательная система, блок управления и защитные элементы.

Понимание того, как устроен бойлер и за что отвечает каждая деталь, помогает не только грамотно эксплуатировать технику, но и быстро диагностировать неисправности. Когда вода греется слишком долго, появилась течь или прибор стал часто отключаться — знание конструкции подскажет, в каком направлении искать проблему.

В этой статье мы подробно разберём все основные узлы накопительного водонагревателя, отдельно рассмотрим устройство проточных моделей, а также расскажем, какие детали изнашиваются быстрее всего и почему.

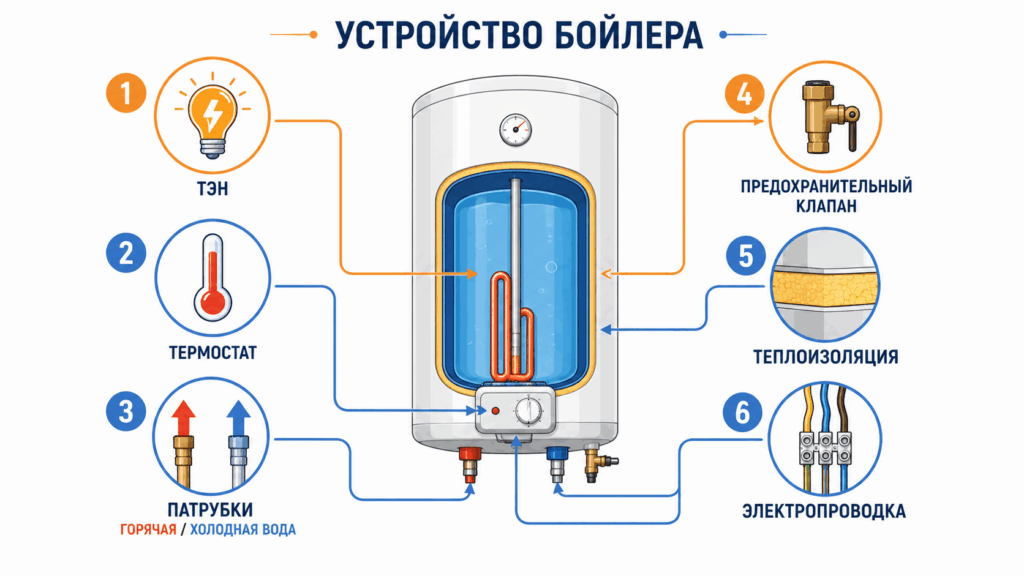

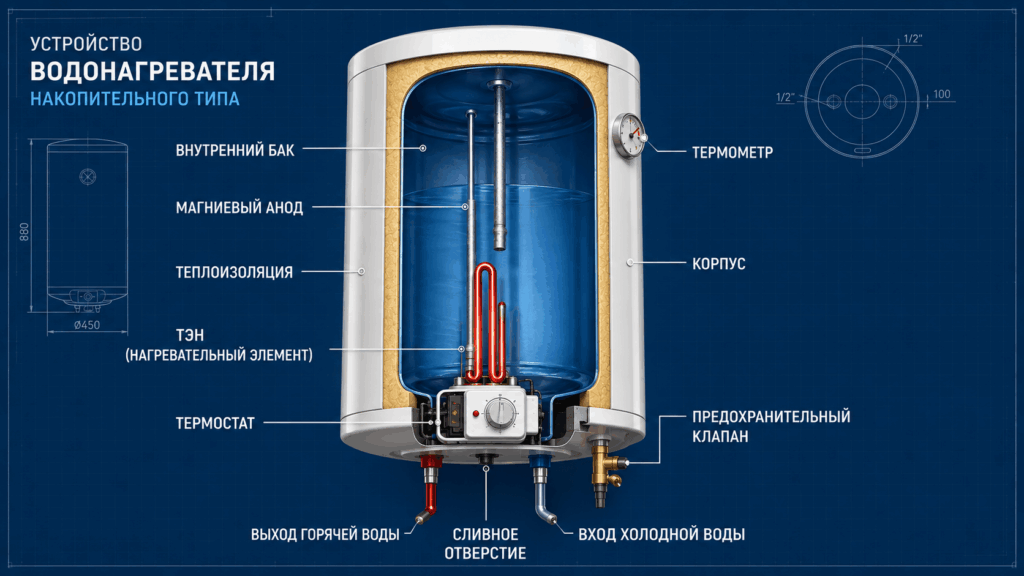

Основные узлы водонагревателя: общая схема

У большинства бытовых электрических бойлеров (как накопительных, так и проточных) есть набор ключевых компонентов. Главный элемент — это бак или нагревательная камера, в которой вода либо хранится в нагретом состоянии, либо проходит через прибор и нагревается в движении.

В стандартную конструкцию входят:

• нагревательный элемент (ТЭН);
• термостат (регулятор температуры);
• патрубки для входа холодной и выхода горячей воды;
• предохранительный (обратный) клапан;
• теплоизоляционный слой;
• электрическая часть (проводка, клеммы, иногда плата управления).

Именно слаженная работа этих узлов обеспечивает стабильную подачу горячей воды в нужном объёме и с комфортной температурой. Если хотя бы один элемент начинает работать неправильно, это сразу сказывается на поведении прибора.

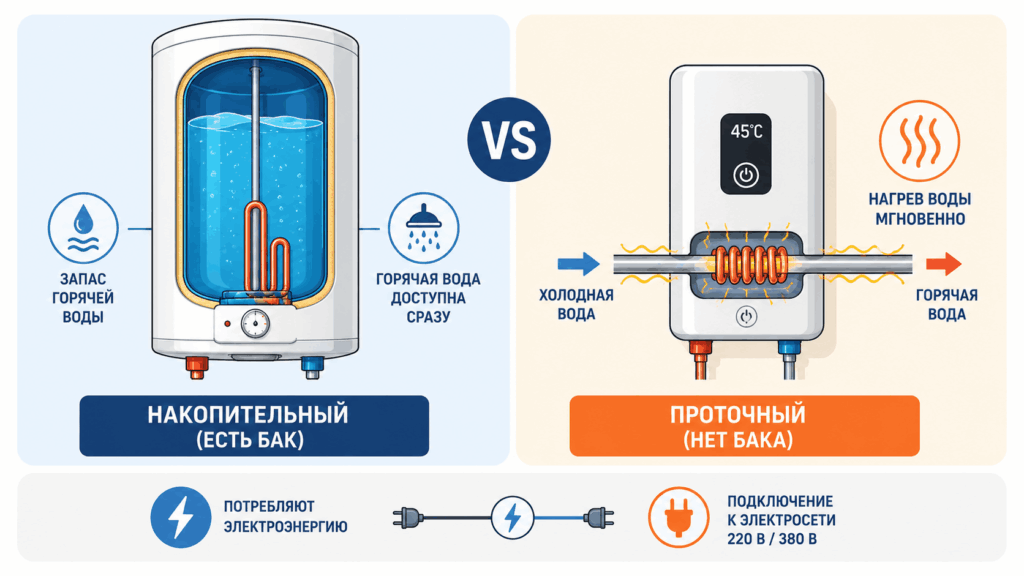

Чем отличаются конструкции разных типов водонагревателей

Прежде чем углубляться в детали, важно понимать принципиальную разницу между двумя основными типами приборов.

Накопительный бойлер (он же просто «бойлер») имеет внутренний бак, в котором хранится запас уже нагретой воды. Такие модели занимают больше места, но они удобны для семьи и могут обслуживать несколько точек водоразбора одновременно (душ, кухня, раковина). Именно накопительные водонагреватели мы будем разбирать наиболее подробно.

Проточный водонагреватель не имеет бака. Он нагревает воду прямо в момент её прохождения через прибор, поэтому горячая вода не кончается «в теории», но её расход ограничен мощностью устройства. Такие модели компактнее, но обычно требуют более мощной электропроводки (от 5 до 27 кВт).

Кроме того, водонагреватели различаются:

• типом ТЭНа (мокрый или сухой);
• способом управления (механический или электронный);
• объёмом бака (от 10 до 200+ литров);
• дополнительными функциями (ECO-режим, таймер, защита от замерзания).

Почему владельцу полезно знать устройство бойлера

Казалось бы, зачем обычному пользователю разбираться во внутренностях водонагревателя? Практическая польза здесь вполне ощутима.

Во-первых, это помогает правильно эксплуатировать прибор. Когда вы понимаете, зачем нужен магниевый анод и почему нельзя включать бойлер без воды, вы будете бережнее относиться к технике.

Во-вторых, знание конструкции ускоряет диагностику. Если вода долго греется — скорее всего, проблема в ТЭНе или накипи. Появилась течь снизу — вероятно, износилась прокладка фланца или ослаб крепёж. Бойлер часто включается и выключается — возможно, неисправен термостат.

В-третьих, это помогает при плановом обслуживании. Чистка водонагревателя, замена магниевого анода и проверка предохранительного клапана требуют понимания того, где эти детали находятся и как их снять.

В-четвёртых, знание устройства пригодится при выборе нового бойлера. Вы будете осознанно сравнивать разные модели по качеству бака, типу ТЭНа и толщине теплоизоляции.

Корпус и внешний бак: что снаружи

Наружная часть водонагревателя — это не просто декоративный кожух. Корпус выполняет сразу несколько важных задач: защищает внутренние элементы, участвует в сохранении тепла и обеспечивает безопасность пользователя.

Защитная функция наружного корпуса

Внешний корпус современных бойлеров изготавливают из прочной листовой стали с порошковым покрытием или из ударопрочного пластика (чаще на небольших моделях). Он закрывает внутренний бак, теплоизоляцию, электрические клеммы и соединительные патрубки от внешних воздействий.

Корпус защищает прибор от:

• случайных ударов и царапин;
• пыли и грязи;
• брызг воды (если степень влагозащиты позволяет, но не стоит лить воду на бойлер);
• механических повреждений при монтаже и эксплуатации.

Кроме того, корпус придаёт водонагревателю аккуратный внешний вид, позволяя вписать его в интерьер ванной, кухни или котельной.

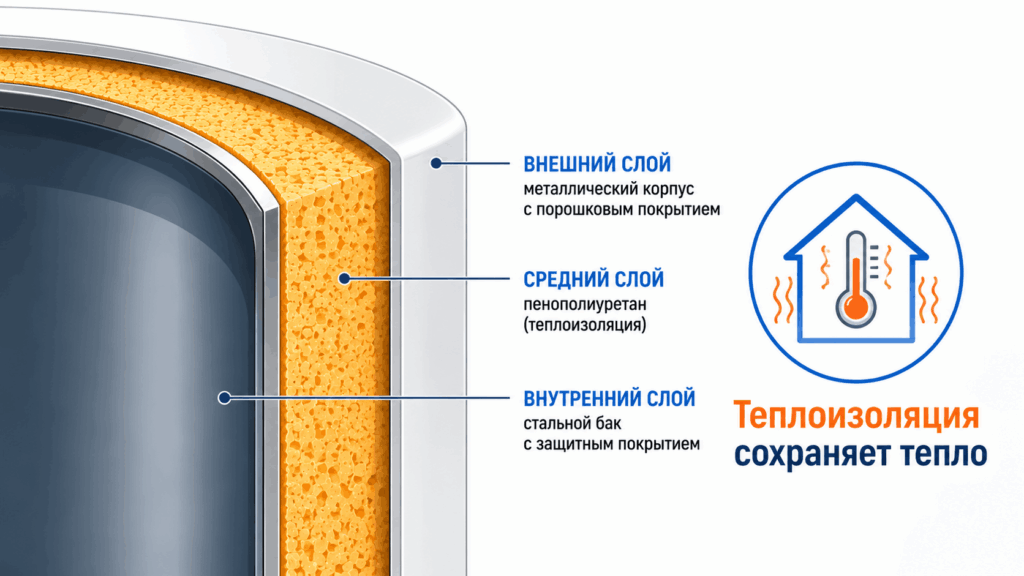

Теплоизоляция между стенками

Между внешним металлическим кожухом и внутренним баком находится слой теплоизоляции. В качественных моделях используется плотный пенополиуретан, который наносится методом заливки и заполняет все полости.

Благодаря теплоизоляции:

• горячая вода внутри бака остывает медленнее;
• ТЭН включается на догрев реже;
• снижается расход электроэнергии;
• наружная поверхность корпуса остаётся едва тёплой.

У дешёвых или старых бойлеров изоляция может быть тоньше или выполнена из обычного поролона, который со временем слеживается и теряет свойства. Это одна из причин, почему старый водонагреватель начинает быстро остывать и много потреблять.

Зачем нужна внешняя оболочка: краткий итог

Внешняя оболочка — это не просто «красивая крышка». Она:

• защищает внутренние узлы;
• удерживает теплоизоляцию на месте;
• снижает риск случайного контакта пользователя с горячими или электрическими элементами;
• делает эксплуатацию безопаснее (особенно в помещениях с высокой влажностью).

Качественный, хорошо собранный корпус — признак надёжного бойлера. Если при лёгком нажатии пластик или тонкий металл проминается, это повод задуматься о качестве сборки.

Внутренний бак: сердце накопительного водонагревателя

Внутренний бак — это самая важная и, как правило, самая дорогая часть накопительного бойлера. Именно в нём хранится запас горячей воды, и именно от состояния бака зависит срок службы всего прибора.

Как хранится горячая вода

Устройство накопительного бойлера устроено так: холодная вода поступает в нижнюю часть бака через специальную трубу (диффузор). Нагревательный элемент, расположенный внизу или по центру, поднимает температуру воды. По мере нагрева вода поднимается вверх, потому что тёплая жидкость легче холодной.

Важный нюанс: отбор горячей воды происходит всегда из верхней части бака, где собирается самая горячая вода. Когда вы открываете кран, горячая вода вытесняется снизу новой порцией холодной. Это позволяет эффективно использовать почти весь объём бака.

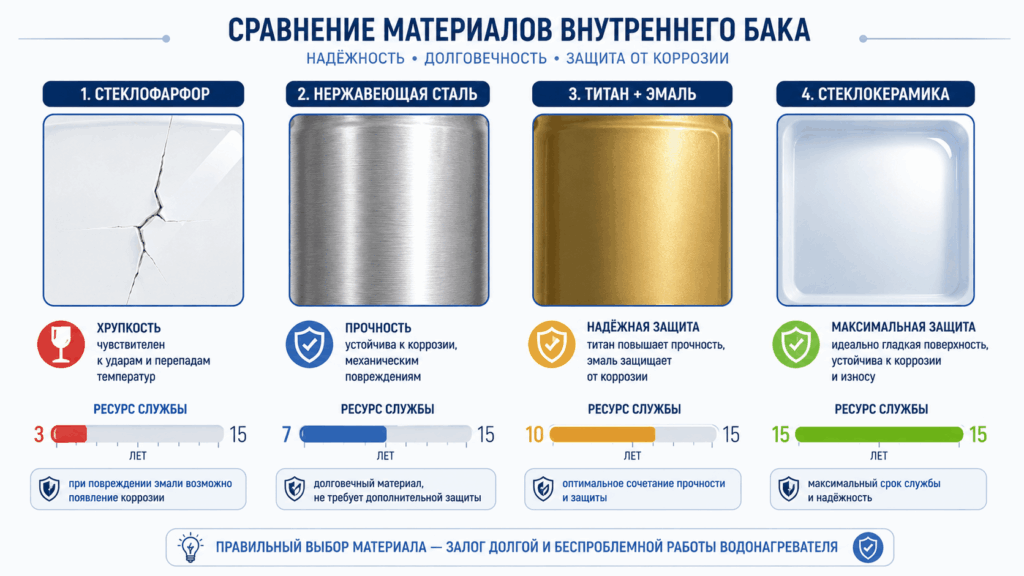

Материалы изготовления и защитное покрытие

Внутренний бак должен выдерживать высокое давление (до 8–10 атмосфер), постоянный контакт с водой, перепады температуры и электрохимическую коррозию. Поэтому его делают из стали, а затем наносят защитное покрытие.

Основные типы покрытий:

Тип покрытия	Особенности	Ресурс
Стеклофарфор / стеклоэмаль	Гладкое, устойчивое к высокой температуре, но боится резких перепадов и ударов	Средний (3–7 лет)
Титан + эмаль (Titanium Enamel)	Более прочное, чем обычная эмаль, лучше переносит перепады	Выше среднего (5–10 лет)
Нержавеющая сталь (AISI 304, 316)	Не требует дополнительного покрытия, не боится коррозии, но дороже	Высокий (10–15+ лет)
Стеклокерамика	Очень гладкая, почти не обрастает накипью, но хрупкая	Средний (5–8 лет)

Почему бак считается главной частью? Потому что его повреждение чаще всего означает конец бойлера. Если внутренний бак проржавел и начал течь, отремонтировать его обычно невозможно или экономически нецелесообразно. Поэтому профилактика коррозии (магниевый анод, регулярное обслуживание) направлена в первую очередь на продление жизни именно бака.

ТЭН: нагревательный элемент водонагревателя

ТЭН (трубчатый электронагреватель) — это деталь, которая непосредственно превращает электричество в тепло. Без него бойлер превращается в простой бак для воды.

Как ТЭН нагревает воду

Принцип прост: внутри металлической трубки находится нихромовая спираль с высоким сопротивлением. При прохождении электрического тока спираль раскаляется и передаёт тепло через изолятор (периклаз) на внешнюю оболочку трубки. Оболочка контактирует с водой и нагревает её.

Когда вода достигает установленной температуры, термостат отключает питание ТЭНа. Как только вода остывает ниже заданного порога, термостат снова подаёт напряжение.

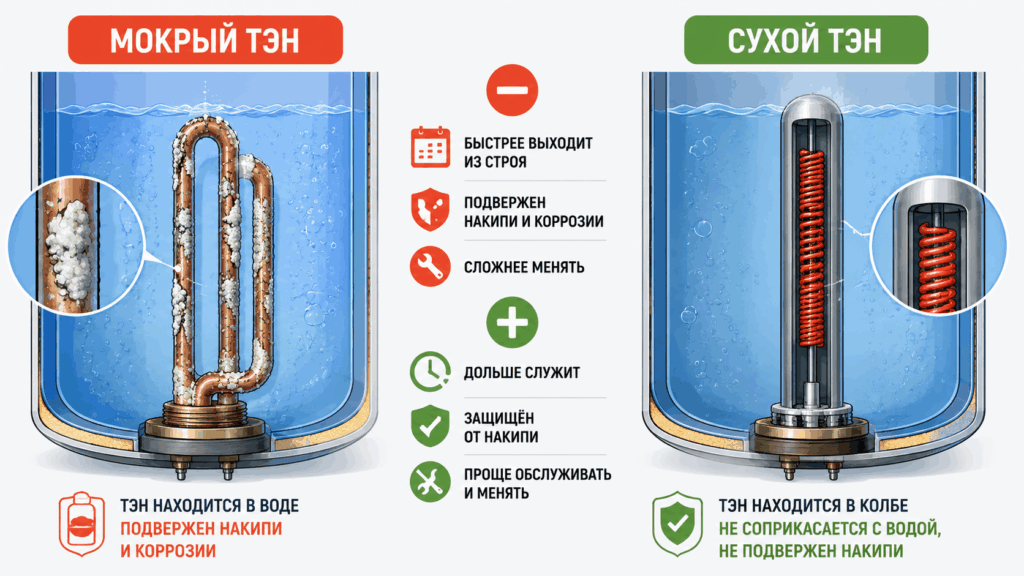

Мокрый и сухой ТЭН: в чём разница

Это важное различие, которое влияет на обслуживание и долговечность.

Мокрый ТЭН (прямой контакт с водой) — классическая конструкция. Металлическая трубка погружена прямо в воду. Плюсы: простота, дешевизна, высокая скорость нагрева. Минусы: накипь образуется быстрее, ТЭН сложнее заменить (нужно сливать воду), при повреждении может ударить током.

Сухой ТЭН (в защитной колбе) — более современное решение. Нагревательный элемент помещён в герметичную металлическую или керамическую колбу, которая контактирует с водой, а сам ТЭН находится внутри неё, не касаясь воды.

Преимущества сухого ТЭНа:

• накипь не образуется на самом ТЭНе (только на колбе);
• ТЭН можно заменить без слива воды;
• ниже риск поражения током;
• обычно служит дольше.

Недостаток: такие модели дороже.

Почему ТЭН выходит из строя: основные причины

Даже самый качественный нагревательный элемент не вечен. Чаще всего поломка происходит по следующим причинам:

1. Толстый слой накипи — ухудшает теплоотдачу, ТЭН перегревается и перегорает.
2. Перегрев из-за работы без воды — если включить бойлер пустым, ТЭН может сгореть за минуты.
3. Скачки напряжения — резкие перепады в сети повреждают спираль.
4. Естественный износ — после 5–7 лет работы любой ТЭН теряет эффективность.
5. Неисправный термостат — если он не отключает нагрев, ТЭН работает непрерывно и сгорает.

Признаки неисправного ТЭНа:

• бойлер совсем не греет воду;
• вода становится едва тёплой даже при длительном нагреве;
• при работе слышны потрескивания или шипение;
• срабатывает автомат защиты.

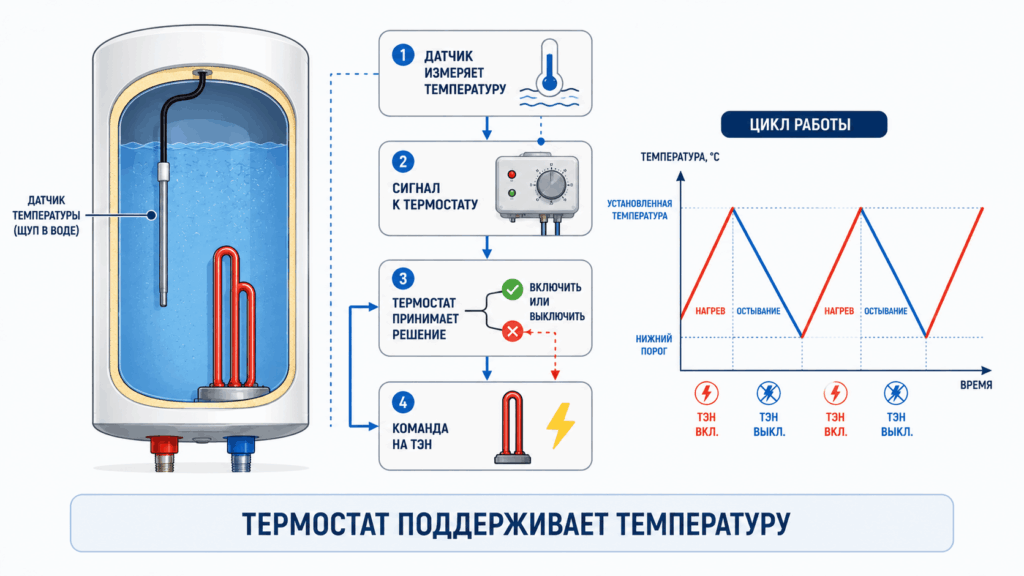

Термостат и датчики температуры: мозг бойлера

Если ТЭН — это «мышцы» водонагревателя, то термостат — его «мозг». Он отвечает за контроль температуры и управление нагревом.

Как регулируется нагрев воды

Пользователь выставляет желаемую температуру на механической ручке или электронной панели. Термостат (точнее, терморегулятор) сравнивает заданное значение с реальной температурой воды, которую измеряет датчик (обычно термистор или биметаллическая пластина).

Если вода холоднее заданной — термостат замыкает цепь и включает ТЭН. Если температура достигнута — размыкает цепь и отключает нагрев.

Автоматическое включение и отключение

В хороших бойлерах используется два порога срабатывания (гистерезис). Например, вы выставили 60 °C. Термостат отключит нагрев при достижении 60 °C, а включит снова, когда вода остынет до 55 °C. Это позволяет не включать ТЭН слишком часто и экономит ресурс.

Такой автоматический цикл повторяется бесконечно, пока бойлер включён в сеть. Именно благодаря термостату вода всегда остаётся горячей без вашего участия.

Защита от перегрева

Практически все современные водонагреватели имеют дополнительную защиту от перегрева — отдельный биметаллический выключатель. Если по какой-то причине основной термостат не отключил нагрев (сломался или «залип»), и температура превысила безопасный порог (обычно 85–95 °C), срабатывает аварийная защита и разрывает цепь окончательно. Часто такая защита требует ручного сброса (кнопка на корпусе).

Если аварийная защита срабатывает регулярно — это сигнал о серьёзной неисправности, и бойлер требует диагностики.

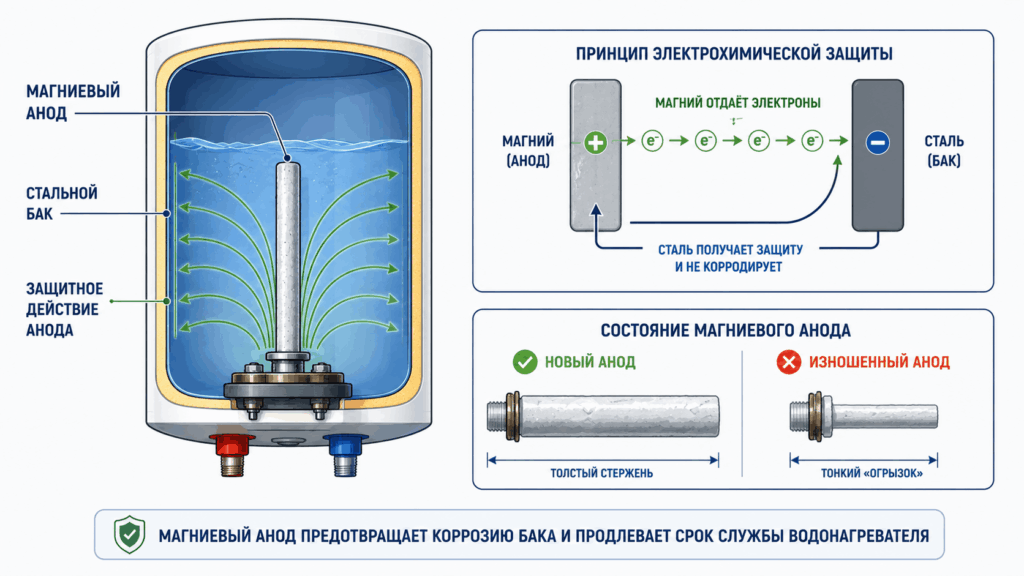

Магниевый анод: маленькая деталь с большой ролью

Магниевый анод — один из самых недооценённых, но критически важных элементов накопительного водонагревателя. Он стоит недорого, но его отсутствие или износ резко сокращают срок службы бака.

Зачем нужен анод в бойлере

Внутри стального бака с водой всегда происходят электрохимические процессы, которые ведут к коррозии. Магний — более активный металл, чем сталь. Анод, сделанный из магниевого сплава, «жертвует собой»: он принимает на себя коррозионное воздействие вместо стенок бака.

Простыми словами: ржавеет анод, а не бак. Пока анод цел, внутренняя ёмкость защищена.

Как анод продлевает срок службы бака

Кроме прямой защиты от коррозии, магниевый анод также:

• снижает жёсткость воды (незначительно, но эффект есть);
• уменьшает образование накипи на ТЭНе;
• защищает сварные швы бака, которые наиболее уязвимы для ржавчины.

Вода с высоким содержанием солей быстрее «съедает» анод, поэтому в регионах с жёсткой водой его приходится менять чаще.

Когда и как менять магниевый анод

Анод расходуется постепенно. Новый стержень имеет диаметр 14–20 мм и длину 10–30 см. Со временем он «худеет», покрывается рыхлым налётом и может превратиться в тонкий пруток.

Рекомендация: проверять состояние анода раз в год (при плановой чистке бойлера). Если стержень уменьшился более чем на 50% или рассыпается — менять без разговоров.

Стоимость анода — 500–1500 рублей. Замена (при уже разобранном бойлере) занимает 5 минут. Игнорирование замены может привести к коррозии бака и необходимости покупать новый водонагреватель через 2–3 года вместо 7–10.

Предохранительный клапан и арматура

Эти элементы часто остаются незамеченными, но без них работа бойлера была бы опасной.

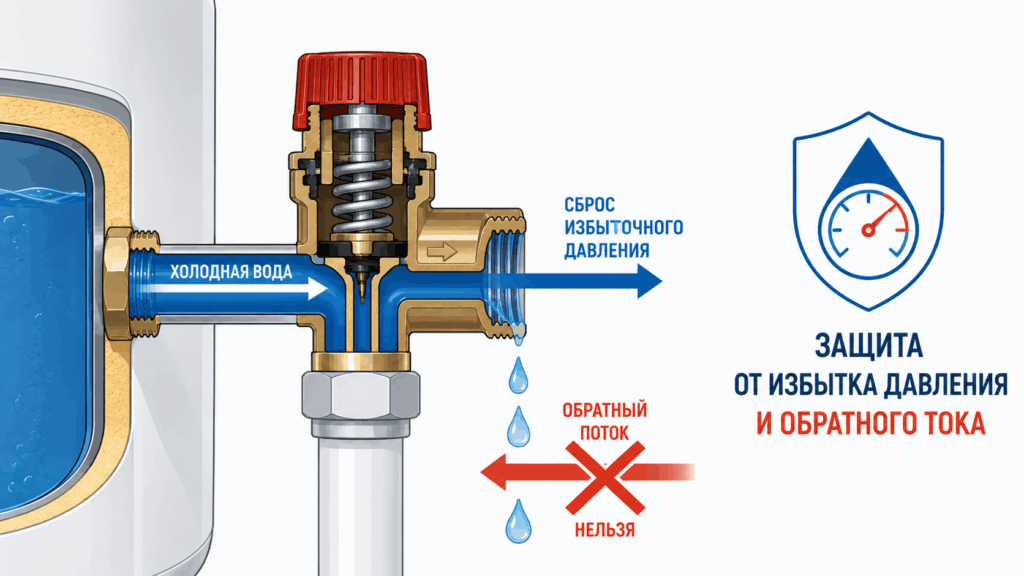

Зачем нужен предохранительный клапан

Предохранительный (обратный) клапан устанавливается на входе холодной воды. У него две функции:

1. Защита от избыточного давления. При нагреве вода расширяется. Если бы клапана не было, давление внутри бака могло бы превысить допустимые пределы (8–10 атм), что привело бы к разрыву бака или повреждению соединений. Клапан при превышении давления сбрасывает лишнюю воду — вы можете видеть, как из него иногда капает. Это нормально.
2. Обратный поток. Клапан не даёт горячей воде уходить обратно в трубу холодного водоснабжения, когда давление в системе падает.

Важно: устанавливать бойлер без предохранительного клапана нельзя. Это опасно и ведёт к быстрой поломке.

Вход холодной и выход горячей воды

У накопительного бойлера два патрубка. Обычно:

• синий (или с синей меткой) — вход холодной воды, в нижней части бака;
• красный (или с красной меткой) — выход горячей воды, в верхней части бака.

Не перепутайте при подключении, иначе бойлер будет работать неправильно (горячая вода не будет выходить или будет смешиваться с холодной).

Дополнительные элементы обвязки

Для удобства и безопасности при монтаже часто добавляют:

• шаровые краны — чтобы отключать бойлер от системы для обслуживания;
• обратный клапан (если не встроен) — тот самый предохранительный;
• редуктор давления — если в доме слишком высокое давление;
• фильтр грубой очистки — чтобы песок и ржавчина не засоряли клапан и не повреждали бак.

Правильная обвязка делает обслуживание бойлера простым и безопасным.

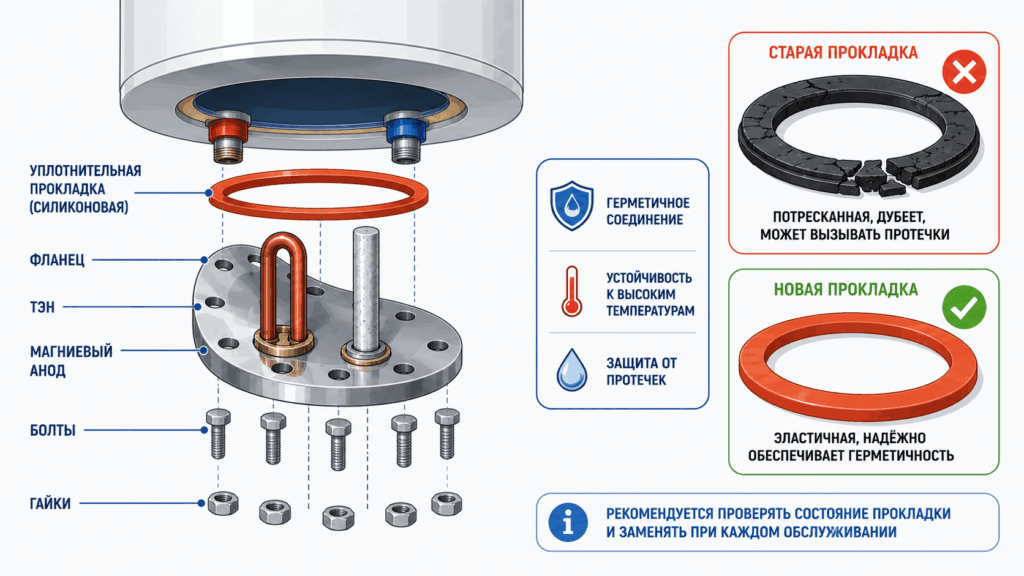

Фланец, прокладки и крепёжные детали

Это вспомогательные, но критически важные элементы, которые обеспечивают герметичность и удобство обслуживания.

Где установлен ТЭН и как он крепится

В большинстве накопительных бойлеров ТЭН, термостат и магниевый анод смонтированы на общем фланце — металлической пластине, которая прикручивается болтами или гайками к корпусу бака. Фланец расположен в нижней части (реже — сбоку или сверху).

Такая конструкция удобна: чтобы обслужить бойлер, достаточно снять нижнюю крышку, открутить гайки фланца и вынуть весь нагревательный блок целиком.

Почему герметичность — это важно

Между фланцем и стенкой бака находится уплотнительная прокладка (чаще всего из силикона или термостойкой резины). Она предотвращает вытекание воды.

Если при сборке прокладку перекосило, повредили или она просто состарилась и потеряла эластичность, бойлер начнёт подтекать снизу. Даже маленькая капля в минуту — это уже проблема, которая со временем усилится.

Правило: при каждой разборке бойлера осматривайте прокладку. Если она потеряла форму, потрескалась или стала жёсткой — замените на новую. Стоит она недорого (200–500 рублей), а последствия течи могут быть серьёзными.

Какие крепёжные детали изнашиваются чаще всего

Обычно внимание требуют:

• резиновая прокладка фланца (старение, потеря эластичности);
• болты и гайки крепления фланца (коррозия, особенно если были подтёки);
• шайбы и стопорные кольца;
• уплотнения на патрубках (фитинги, переходники).

При плановом обслуживании желательно осматривать эти элементы и при необходимости заменять.

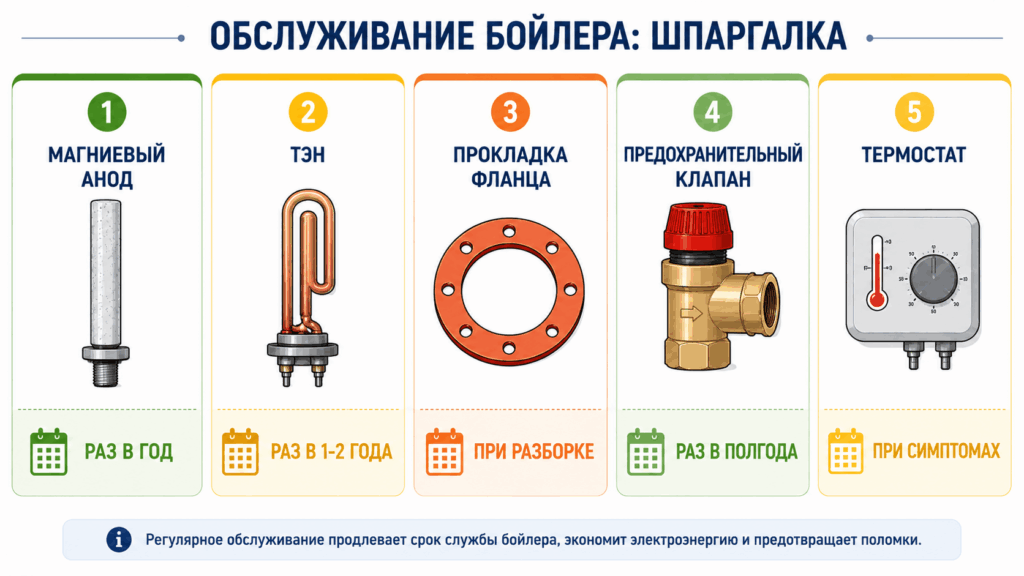

Какие детали водонагревателя требуют обслуживания чаще всего

Даже самый надёжный бойлер нуждается в периодическом внимании. Некоторые элементы работают в агрессивной среде и изнашиваются быстрее других.

Деталь	Периодичность проверки	Характерные проблемы
Магниевый анод	Раз в год	Выработка (истончение), рассыпание
ТЭН	Раз в 1–2 года	Накипь, перегорание, трещины оболочки
Прокладка фланца	При каждой разборке	Потеря эластичности, трещины
Предохранительный клапан	Раз в 6–12 месяцев	Засор, подтекание, отсутствие сброса давления
Термостат	При появлении симптомов	Не отключает нагрев, не включает

Чистка ТЭНа — обязательная процедура

Накипь — главный враг нагревательного элемента. Даже слой в 1–2 мм увеличивает время нагрева и расход электроэнергии на 10–20%. При слое 5 мм эффективность падает в разы, а ТЭН начинает перегреваться и может сгореть.

Чистка ТЭНа производится либо механически (пластиковым скребком, без металла), либо замачиванием в растворе лимонной кислоты. Делать это желательно раз в 1–2 года.

Замена анода — дешевле, чем новый бойлер

Магниевый анод — расходник. Его ресурс при жёсткой воде — 6–12 месяцев, при мягкой — до 2–3 лет. Стоимость замены (если делать самому) — цена анода (500–1500 ₽). Стоимость бездействия — коррозия бака и покупка нового бойлера через 2–3 года.

Вывод: проверяйте анод при каждой чистке и меняйте без сожалений.

Проверка клапана и прокладок

Предохранительный клапан нужно проверять раз в полгода: убедитесь, что он не забит, и при повышении давления из него капает вода. Если капает постоянно или не капает никогда — клапан под замену.

Прокладки осматривайте при каждой разборке. Даже небольшая деформация — повод заменить, чтобы не собирать бойлер дважды из-за внезапной течи.

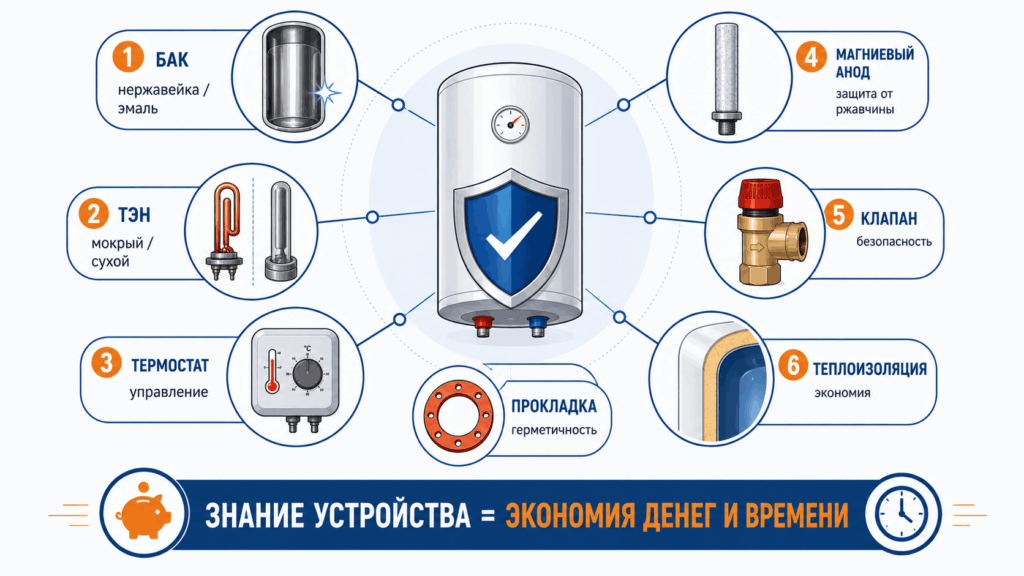

Итог: что нужно помнить об устройстве водонагревателя

Водонагреватель — это система взаимосвязанных узлов, каждый из которых выполняет свою функцию. Знание конструкции позволяет:

1. Понимать симптомы неисправностей. Долгий нагрев → накипь или ТЭН. Течь снизу → прокладка или фланец. Частые включения, быстро остывает вода → термостат или теплоизоляция. Нет горячей воды → ТЭН или электрика.
2. Правильно обслуживать прибор. Чистка водонагревателя, ТЭНа, замена анода и проверка клапана — не прихоть производителя, а необходимость, которая продлевает жизнь бойлеру в 2–3 раза.
3. Выбирать новую модель осознанно. Понимая разницу между мокрым и сухим ТЭНом, стеклоэмалью и нержавейкой, вы сможете выбрать водонагреватель, который прослужит долго и не будет доставлять хлопот.
4. Безопасно эксплуатировать технику. Предохранительный клапан, защита от перегрева и заземление — это не просто «дополнительные опции», а обязательные элементы, предотвращающие аварии.

Ключевые выводы:

• Главные детали накопительного бойлера: бак, ТЭН, термостат, магниевый анод, фланец с прокладкой и предохранительный клапан.
• Бак — самая дорогая и критичная часть. Его ресурс напрямую зависит от регулярной замены анода.
• ТЭН бывает мокрым (в воде) и сухим (в колбе). Сухой удобнее в обслуживании и меньше страдает от накипи.
• Термостат управляет нагревом и отключает ТЭН при достижении температуры.
• Предохранительный клапан обязателен. Без него бойлер опасен.
• Регулярное обслуживание (раз в 1–2 года) дешевле и проще, чем экстренный ремонт или замена.

Понимание устройства водонагревателя превращает его из «чёрного ящика» в понятную, обслуживаемую систему. Это экономит деньги, нервы и время.
